Пристрій бінокля

Пристрій бінокля

Бінокль – це оптичний прилад, за допомогою якого здійснюється спостереження за віддаленими об'єктами. Бінокль складається з двох з'єднаних разом зорових труб, завдяки чому зображення виходить стереоскопічним. Це робить спостереження більш комфортним і дозволяє більш точно оцінити величину об'єкта і відстань до нього, а оскільки наш мозок пристосований обробляти інформацію максимально ефективно тоді, коли вона надходить від обох очей, в бінокль можна розгледіти об'єкт більш детально, ніж в зорову (підзорну) трубу тій же кратності.

Біноклі з призмами Porro

Біноклі переважно виготовляються в 2х основних системах, пов'язаних з укладанням призм. Більш проста і популярна система називається система Porro (від прізвища її відкривача Ігнасіо Порро). У цій конструкції призми закладені таким чином, що вісь об'єктивів знаходиться на іншій лінії, ніж вісь окулярів. З одного боку, це можна трактувати як недолік, тому що бінокль стає ширше. З іншого боку, більша відстань між об'єктивами створює велику 3х-мірність отриманих зображень. Призми системи Porro легше у виробництві та закладанні всередину бінокля. Їх використання, завдяки застосуванню так званого явища повного внутрішнього відображення, викликає те, що втрати світла на цілій системі призм практично дорівнюють нулю (якщо не враховувати поглинання світла склом).

Біноклі з призмами Roof

У другій системі, яка називається дахоподібною (Roof), об'єктив, а також призми і окуляр виставлені на одній лінії. Завдяки цьому, будова бінокля більш вузьке ніж в системі Porro. Ця перевага може бути важливо для, наприклад, любителів екстремальних видів спорту, альпіністів, мисливців чи орнітологів, які пересуваються з біноклем по лісі або в горах і цінують його невеликі розміри. Ціна меншого габариту - велика складність оптики порівняно з системою Porro. Пучок світла в дахоподібною системі спочатку розбивається на два, а пізніше знову складається в один. Щоб це зробити добре і уникнути фазового зсуву, яке зменшує контраст і дозвіл отриманих зображень, оптичні елементи в системі Roof повинні бути найвищої якості. Але це звичайно ж відбивається на ціні. Бінокль типу Roof, який дає зображення такої ж якості як бінокль типу Porro, коштує в 1,5 рази дорожче.

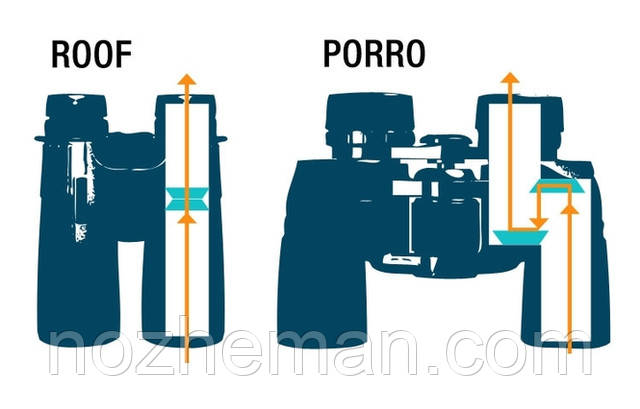

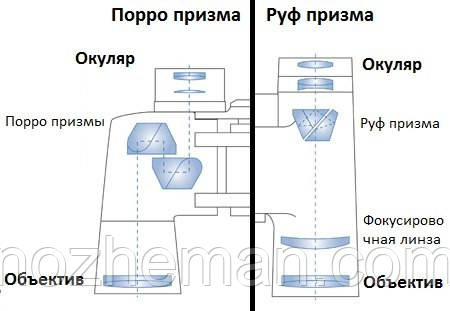

Porro-бінокль і Roof-бінокль.

Для найбільш якісних біноклів призми виготовляють з оптичного скла BAK-4. Біноклі більш низької цінової категорії можуть мати призми зі скла ВК7.

Основні параметри біноклів

Діаметр об'єктиву: зазвичай ці параметри вказуються на корпусі бінокля, наприклад «10×40».

  • Перше число «10» — це кратність, вона повідомляє нам про те, що з допомогою цього бінокля ми зможемо побачити зображення об'єкта в 10 разів більше (в кутовій мірі), чим при спостереженні неозброєним оком.
  • Друге число «40» показує вхідні апертуру об'єктива в міліметрах або, спрощено кажучи, діаметр передньої лінзи. Чим більше лінза, тим більше світла вона збирає і дає більш яскраве зображення.

Діаметр вихідної зіниці

Діаметр вихідного світлового пучка бінокля важливий при спостереженнях в умовах сутінкового освітлення. Якщо діаметр вихідного зіниці бінокля буде менше діаметра зіниці людини, максимальний потенціал чутливості ока, обеспечивающийся більш широкою зіницею людини, не буде задіяний, що призведе до більш темному зображенню, чим при спостереженні без такого бінокля. І навпаки, якщо діаметр зіниці людини не розшириться до значення вихідної зіниці бінокля, буде втрачена частина світлового потоку (особливо це критично щодо біноклів з зіницею 6 та більше мм) і бінокль буде працювати лише в частину сили, аналогічно бінокля з меншою апертурою, але мають равнозрачковое (збіг розмірів зіниці бінокля і людини) збільшення при тій же кратності.

Вдень діаметр зіниці дорослої людини середніх років становить 3-4 мм, тоді як вночі зіниця людину розширюється до 7 мм (до 9 мм у деяких підлітків 15 років). З віком максимальний діаметр зіниці людини зменшується, в середньому до 6,5 мм до 30 років, 5,5 мм в 45 років, і 4,5 мм до 80 років.

Відповідно, для перегляду з бінокля в умовах зниженої освітленості потрібні біноклі з діаметром вихідного зіниці не нижче 4 мм, а в нічний час бажано 5-7 мм в залежності від віку.

Механізм фокусування

Більшість призмових біноклів має центральну фокусування. У цьому випадку різкість спочатку налаштовується для лівого окуляра (лівого ока) шляхом повороту центрального барабана (коліщатка) фокусування; потім, при необхідності (якщо у спостерігача різна гострота зору на ліве і праве око) проводиться підстроювання правого окуляра. Надалі перефокусування бінокля на більш близькі або далекі об'єкти проводиться тільки центральним барабаном. Існують біноклі з індивідуальною, або роздільної фокусуванням кожного окуляра, тобто окуляри не пов'язані між собою механічною системою. У цьому випадку кожна перефокусування бінокля вимагає підстроювання і лівого, і правого окуляра. За такою схемою виконуються біноклі з далекомірною або кутомірної шкали, морські біноклі з герметичним корпусом, спеціалізовані астрономічні біноклі.

Деякі біноклі не мають механізму фокусування як такого: оптична система дає умовно чітке зображення від деякої відстані до нескінченності аналогічно фотографічного об'єктива, налаштованому на гіперфокальну відстань, налаштування на дальні і ближні предмети можлива тільки за рахунок природної здатності ока до акомодації. До достоїнств біноклів з фіксованою фокусуванням можна віднести спрощення конструкції і, отже, здешевлення, підвищення надійності за відсутності рухомих частин і поліпшеною вологозахищеністю корпусу.

Винесена окулярна крапка

Цей параметр дозволяє дивитися в бінокль, не наближаючи очей впритул до лінзи. Цей показник важливий для тих, хто носить окуляри і не може впритул наблизити очей до окуляра.

Стабілізація зображення

Відносно нова і модна «примочка». Необхідна тільки при роботі на кораблі, аэросъемках в умовах нестабільної поверхні і великої кратності приладу.
